产品形貌

一、概述

XL(F)21系列动力配电柜适用于发电厂及工）企业、交流电压500V及以下的三相三线，三相四线。三相五线制系统，作动力照明配电之用。XL（F）21型动力配电柜系户内装置，靠墙装置，屏前磨练。

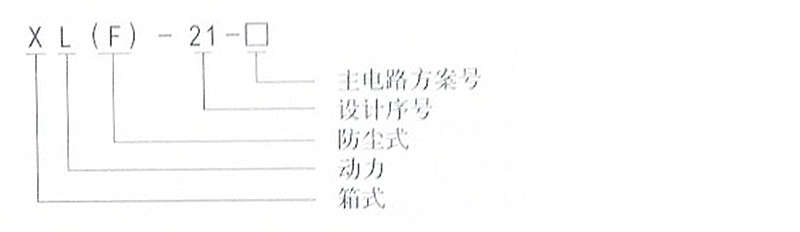

二、型号寄义

中国尊龙集团

三、使用情形条件

3.1情形温度：-5C~+40℃，且24h内的平均温度不凌驾+35℃。
3.2海拔高度：不凌驾2000m。
3.3相对湿度：在周围空气温度为+40℃时不凌驾50%；在较低温度下可以有较高的相对湿度（如：+20C时为90%），思量到温度的转变允许爆发适度的凝落3.4装备装置时与笔直面的倾斜度应不凌驾5°。装备应装置在无强烈振动、无攻击及无侵蚀的场合。

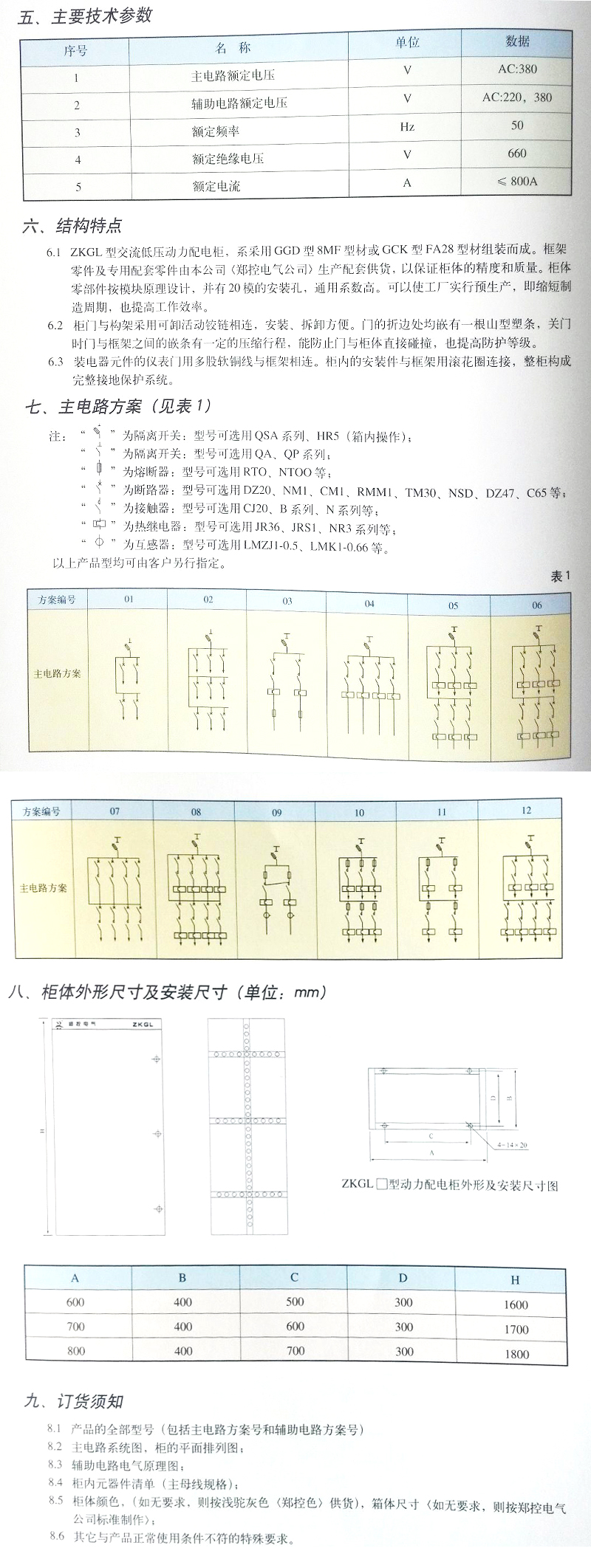

四、主要手艺参数

序号	名称	单位	数据
1	主电路额定电压		AC：380
2	辅助电路额定电压	V	AC：220,380
3	额定频率	Hz	50
4	额定绝缘电压	V	660
5	额定电流	A	<800A

五、产品结构

XL(F)-21型低压动力配电柜系户内靠墙装置，单眼前开门的配电装置，其基本结构接纳钢板弯制及角钢焊接而成。前右侧可装设刀开关操作手柄，作为电源切断与接通操作之用，箱门上可装设操作按钮，指示灯及显示仪表，翻开箱后，配电相内部装备全为敞露便于磨练维护，本配电箱装有空气断路器，熔断器作为短路�；ね�，还装有接触器和热继电器。门与壳体均焊有接地螺钉，确�？翘逵氲嘏煽�。

六、验收、装置、使用注重事项

产品到货后，首先应检查包装是否完整无损，关于不连忙装置的产品，应凭证正常使用条件的划定，置于顺应的场合。
6.1产品装置基础槽钢及螺栓由用户自备，基础槽钢与柜体毗连孔（见图1）
62产品在装置完毕后，投入运行前举行如检查与试验：
6.2.1检查柜体被复层漆膜有无脱落，柜内是否干燥、清洁；
6.2.2主要电器及辅助接点的通断是否可靠、准确；
6.2.3主要元件的选型、接线原理是否与原理图样相符：
6.2.4用500v兆欧表绝远钥够得低于1M2.丈量时注重断开不可遭受电压及电子元件接线。
6.3使用注重事项刀熔开关、空气断路器等，经多次合、分后，会使主触头局部烧伤和爆发炭类物质，使接触电阻增大，应按期对低压空气断路器按其使用说明书要求举行维护和磨练。

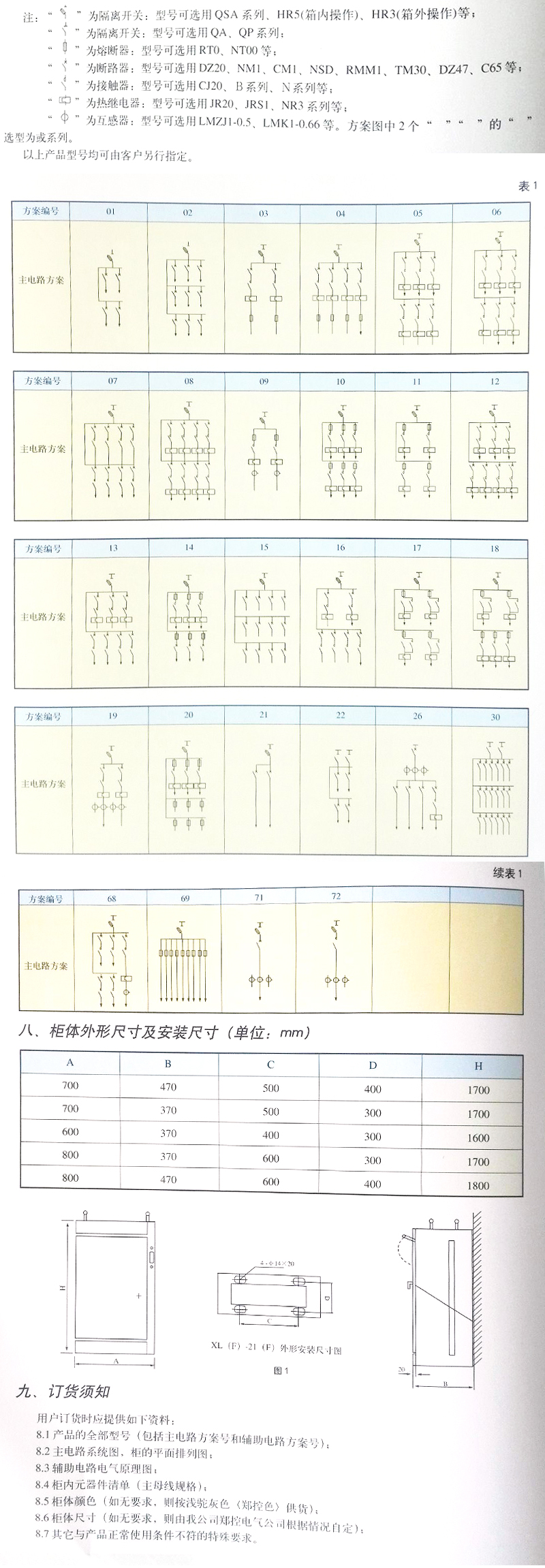

七、主回路计划（见表1）
