KYN28A-12型铠装移开式户内交流金属关闭开关装备
- 联系尊龙集团
- 电话：0371-63787018 63787028
- 手机：13903863688 18838071111
- 邮箱：zkzm@vip.163.com
- 网址：www.zkdg.cn

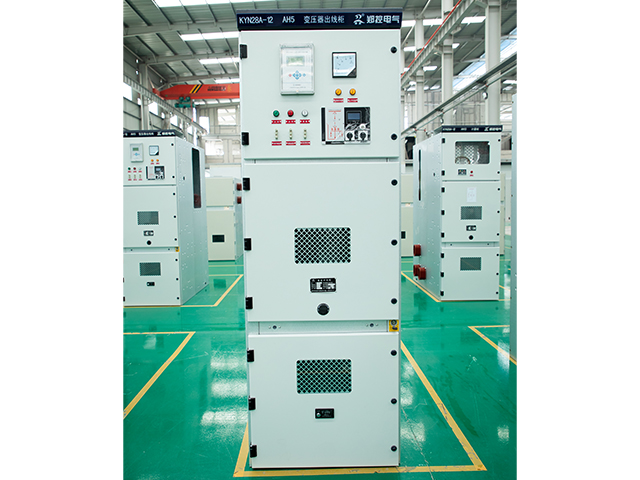

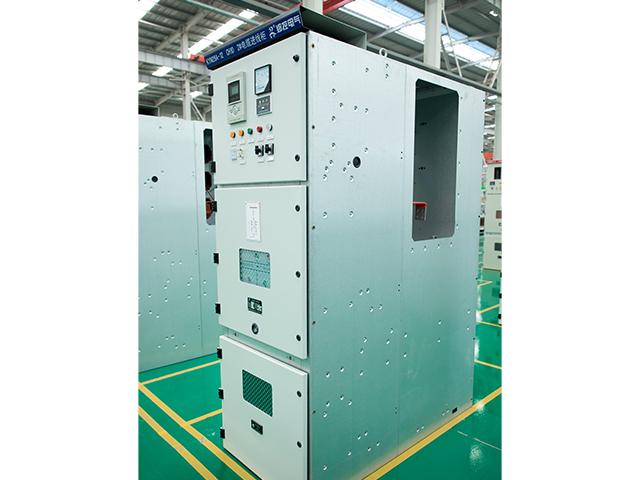

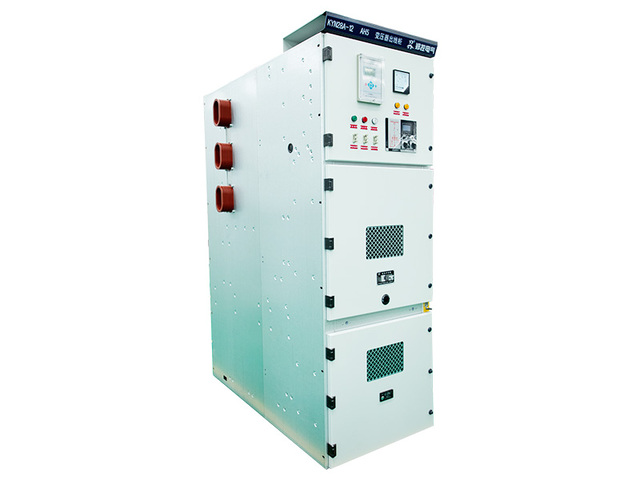

产品形貌
概述
使用情形条件
周围空气温度下限-10℃，上限+40℃ ;
装备装置场合的最大海拔高度:一样平常型为1000m;情形湿度:
日平均相对湿度不大于95%;月平均相对湿度不大于90%;地动烈度不凌驾8度;
周围空气中应无侵蚀性，可燃性或爆炸性气体;
无严重污染及强烈震惊场合，装置倾斜度不凌驾5°;
凌驾GB3906和本产品手艺条件划定的情形条件下使用时，由用户和制造厂商协商。

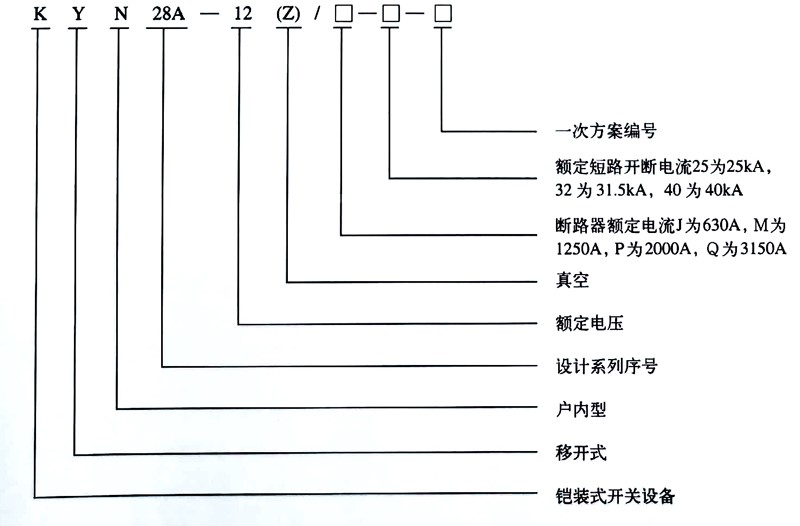

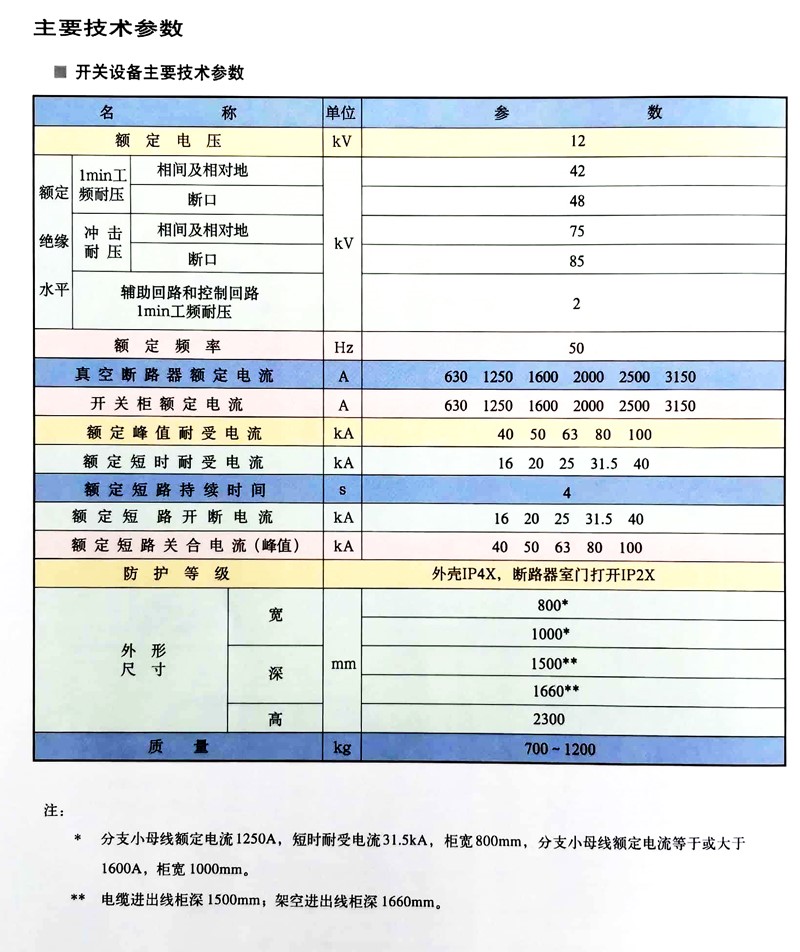

型号组成及寄义
结构

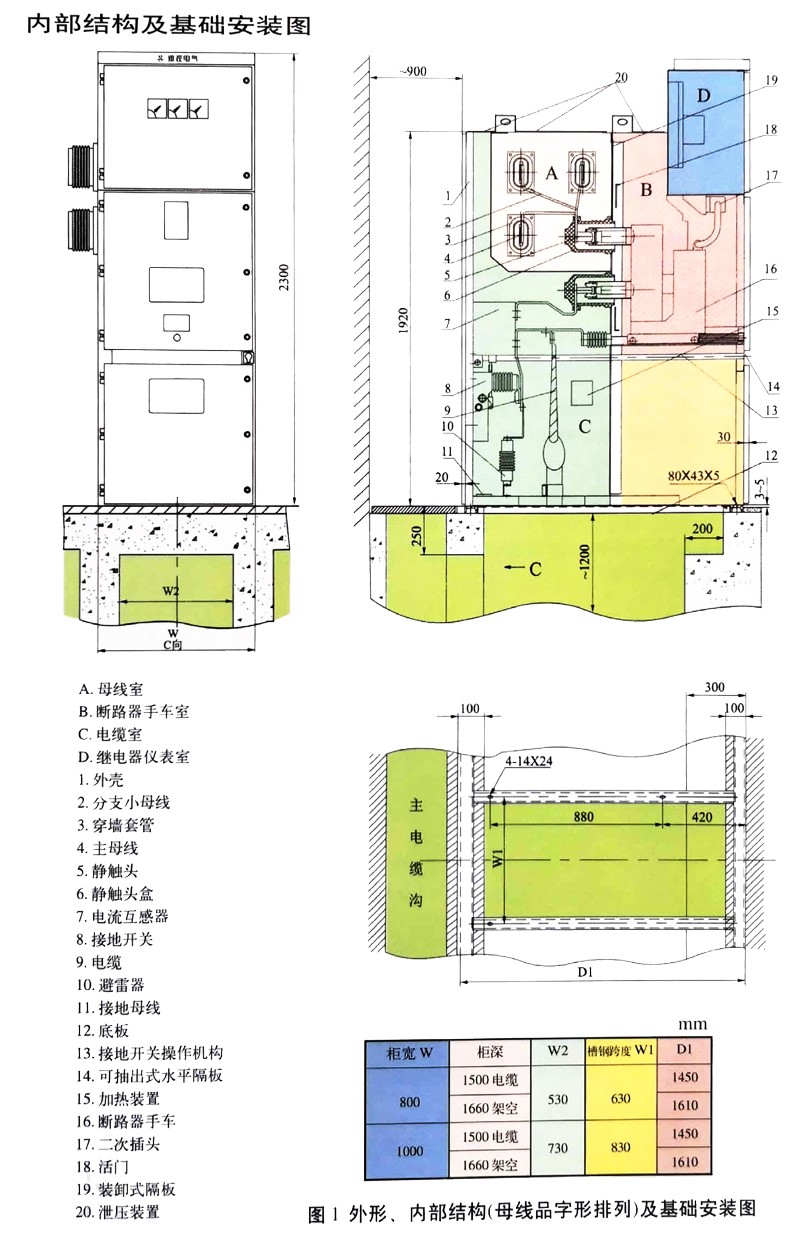

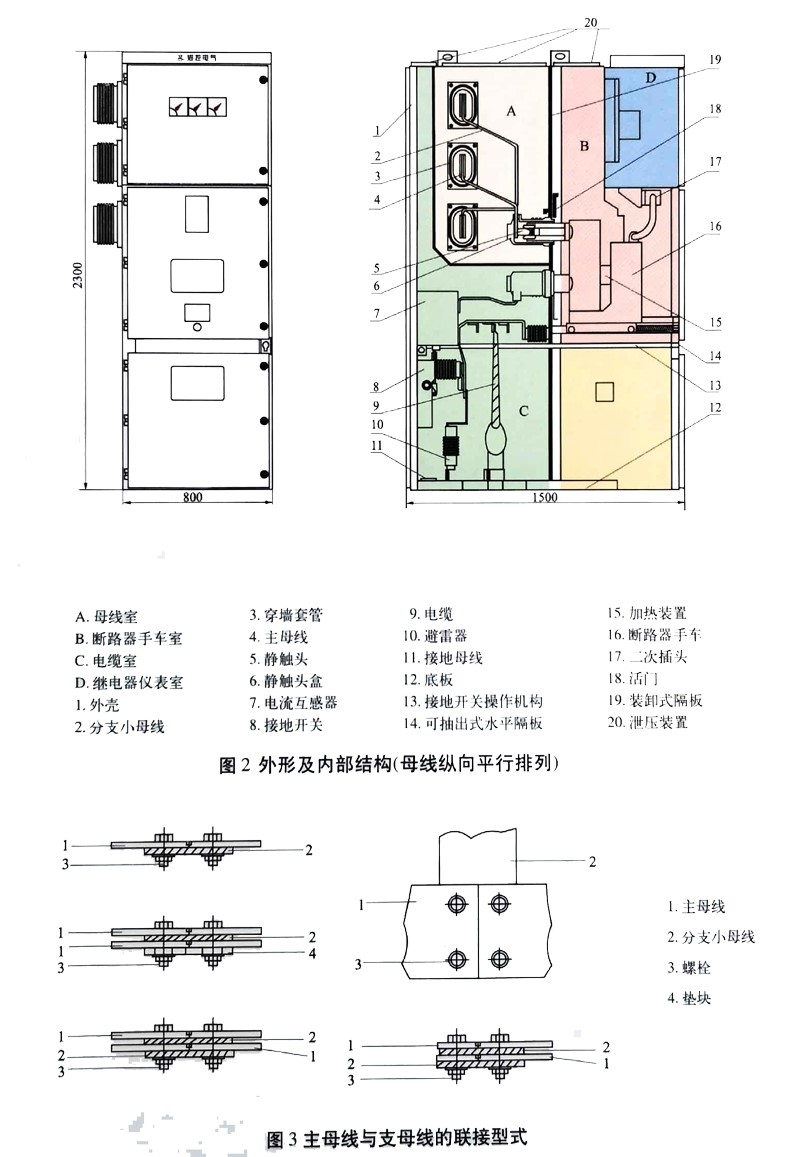

本产品由柜体和中置式可抽出部件(即手车)两大部分组成，见图1、图2。柜体分四个单独的隔室，外壳防护品级为IP4X，各小室间及断路器室门翻开时防护品级为IP2X。具有倾轧收支线，电缆收支线及其它功效计划，经排列,组合后能成为种种计划形式的配电装置。本开关装备可从正面举行装置调试和维护，因此可以背靠背组成双重排列和靠墙装置,提高了开关装备的清静性、无邪性，镌汰了占地面积。外壳及其它
开关装备的外壳是选用入口敷铝锌薄钢板，经数控机床加工，并接纳多重折弯工艺，这样使整个柜体不但具有精度高，很强的抗侵蚀与抗氧化性能，并且由于接纳多重折弯工艺，使柜体比其它同类装备柜体整体重量轻、机械强度高、形状雅观。柜体接纳组装式结构，用拉铆螺母和高强度的螺栓联接而成，这样使加工生产周期短、零部件通用性高、占地面积少,便于组织生产。
手车
手车骨架接纳薄钢板经数控机床加工后组装而成。手车与柜体绝缘配合清静、可靠，机械联锁清静、可靠、无邪，凭证用途差别手车分断路器手车、电压互感器手车、计量手车、隔离手车，种种手车按模数，积木式转变，同规格手车可以百分之百自由交流。手车在柜体内有断开/试验位置和事情位置，每一位置都有定位装置，以包管联锁可靠,必需凭证联锁防误操作程序举行操作。种种手车均接纳蜗轮、蜗杆摇动推进、退出，其操作轻盈、无邪,适合于种种值班职员操作。当手车需要脱离柜体时，用一台专用转运车，就可以利便取出，举行种种检查、维护:由于接纳中置式，整个手车体积小，检查、维护都极利便。

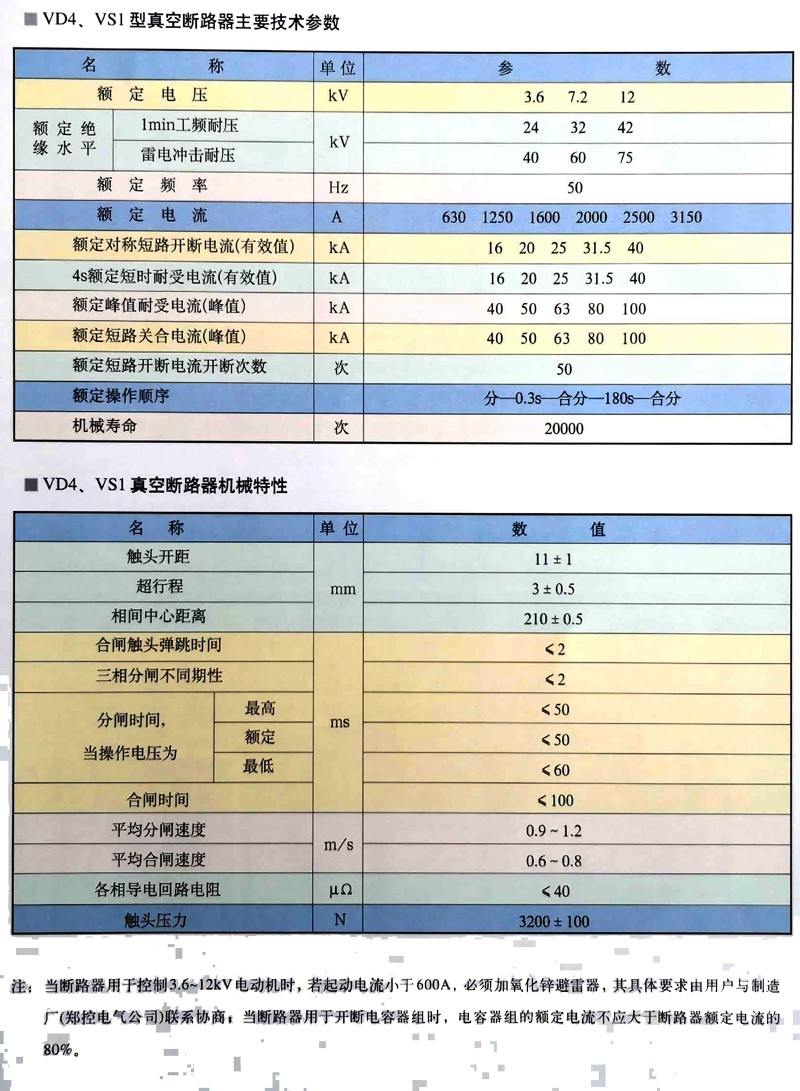

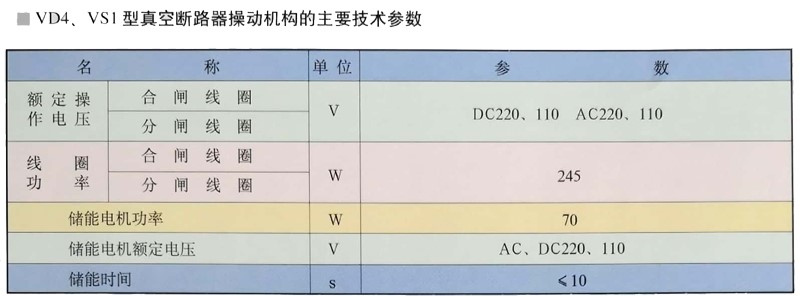

断路器手车上装有真空断路器及其它辅助装备。当手车用运转车推入柜体断路器室时,便能可靠锁定在断开/试验位置;并且柜体位置显示灯便显示出其所在位置。并且只有完全锁定后，才华摇动推进机构，将手车推向事情位置。手车到事情位置后，推进手柄便摇不动，其对应位置显示灯便显示出其所在位置。手车的机械联锁能可靠包管手车只有在事情位置或试验位置时，断路器才华举行合闸;并且手车只有在分闸位置，断路器才华移动。
隔室(见图1、图2)
开关装备主要电气元件都有其自力的隔室，即:断路器手车室、母线室、电缆室、继电器仪表室，各隔室间防护品级都抵达IP2X;除继电器仪表室外，其它三隔室都有各自自力的泄压通道。由于接纳了中置式结构，电缆室位置大大增添，因此装备可接多路电源。
断路器隔室B
隔室两侧装置了轨道，供手车 16在柜内由隔离/试验位置移动至事情位置。静触头盒6的隔板18(活门)装置在手车室的后壁上。当手车从断开/试验位置移动到事情位置历程中，上、下静触头盒上的活门与手车联动，同时自动翻开，当反偏向移动时活门则自动关闭，直至手车退至一定位置而完全笼罩住静触头盒，形成有用隔离。同时由于上、下活门不联动，在磨练时，可锁定带电侧活门，从而包管磨练维护职员不触及带电体。在断路器室门关闭时,手车同样能被操作。通过中门视察窗，可以视察隔室内手车所处位置、合、分闸及储能状态。
母线隔室A
主母线有品字形排列(见图)和三相纵向平行排列(见图2两种结构型式，以利便用户选择。主母线4是单台拼接相互贯串联接，见图3。通过支母线和静触头盒牢靠，主母线和联络母线为矩形截面的铜排﹔用于大电流负荷时接纳双根母排拼成。支母线通过螺栓联接于静触头盒6和主母线4，不需要其它支持。关于特殊需要，母线可用热缩套管和联接螺栓绝缘套和端帽笼罩。相邻柜母线用穿墙套管3脱离，如泛起内部故障电弧时，能避免其贯串熔化,能有用地把事故限制在隔室内而不向其它柜伸张。
电缆隔室C
开关装备接纳中置式，因而电缆室空间较大。电流互感器7、接地开关8装在隔室后壁上，避雷器10装置于隔室后下部。将手车16和可抽出式水平隔板14移开后，施工职员就能从正面进入柜内装置与维护。电缆室内的电缆毗连导体，每相可并I~3根单芯电缆。须要时每相可并接6根单芯电缆。联接电缆的柜底配制开缝的可卸式非金属隔板或不导磁金属隔板,确保施工清静。
继电器仪表室D
继电器仪表室内可装置继电� ；ぴ⒁潜怼⒋缂嗖熘甘酒�，以及特殊要求的二次装备�？刂葡呗贩笊柙谧愎豢占涞南卟勰�，并有金属隔板，可使二次线与高压隔离。其左侧线槽是为控制小线的引进和引出预留的，开关柜自身内部的小线敷设在右侧，在继电器仪表室的顶板上还留有便于施工的小母线穿越孔。接线时，仪表室顶盖板可供翻转,便于小母线的装置。
避免误操作联锁装置
开关装备内装有清静可靠的联锁装置,完全知足五防的要求。
●仪表室门上装有提醒性的按钮或者KK型转换开关，以避免误合、误分断路器;
断路器手车在试验或事情位置时,断路器才华举行合分操作，并且在断路器合闸后，手车无法移动,避免了带负荷误操作断路器;
仅当接地开关处于分闸位置时,断路器手车才华从断开/试验位置移至事情位置。仅当断路器手车处于断开/试验位置时，接地开关才华举行合闸操作(接地开关可带电压显示装置)。这样实现了避免带电误合接地开关及避免了接地开关处在闭合位置关合断路器;
接地开关处于分闸位置时，下门及后门都无法翻开,避免了误入带电距离;
断路器手车确着实试验或事情位置，而没有控制电压时，仅能手动分闸，不可合闸;●断路器手车在事情位置时，二次插头被锁定不可拔出;
■各柜体可装电气联锁;
本开关装备还可以在接地开关操作机构上加装电磁铁锁定装置以提高可靠性，其订货按用户的需求选择。
泄压装置
在断路器手车室、母线室和电缆室的上方均设有泄压装置，当爆发内部故障电弧时，陪同电弧的爆发，开关柜内部气压升高，装设在门上的特殊密封圈把柜前面关闭起来，顶部装备的泄压金属板将被自动翻开,释放压力和渗透气体，以确保操作职员和开关柜的清静。
1二次插头与手车的位置联锁
开关装备的二次线与断路器手车的二次线的联络是通过手动二次插头来实现的。二次插头的动插头通过一个尼龙波纹伸缩管与断路器手车相连，二次静触头座装设在开关柜手车室的右上方,断路器手车只有在断开/试验位置时，才华插上息争除二次插头。断路器手车处于事情位置时由于机械联镇作用，二次插头被锁定，不可被扫除。由于断路器手车的合闸机构被电磁铁锁定﹐断路器手车在二次插头未接通之前，仅能举行分闸，而不可使其合闸。
带电显示装置
若是用户有所需求时，开关柜内可设有检测一次回路运行的可选件，即带电显示装置。该装置由高压传感器和可携带式显示器两单位组成，经外接导线毗连为一体。该装置不但可以提醒高压回路带电状态，并且还可以与电磁锁配合，实现强制闭锁开关手柄和下门，抵达避免带电关合接地开关。避免误入带电距离，从而提高配套产品的防误性能。
■避免凝露和侵蚀
为了避免在高湿度或温度转变较大的天气情形中爆发凝露带来的危险。在断路器室和电缆室内划分装设加热四，以便在上述情形中使用和避免侵蚀爆发。
■接地装置
在电缆室内单独设立有10 ×40mm的接地铜排，此排能贸穿相邻各柜，并与柜体优异接触。此接地排供直接接地的元器件使用。用时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处于优异的接地状态之中，确保运行操作职员触及柜体时的清静。
装置和调试
基础形式
开关装备装置基础的施工应切合《电力建设施工及验收手艺规范》中的有关条款划定。
开关装备的装置基础一样平常要分二次浇灌混凝土,第一次为开关柜装置构件即角钢、方钢或槽钢组成装置基础。第二次浇灌混凝土是地面的增补层，在浇灌混凝土增补层时，混凝土高度应低于构件平面3~5mm。
开关装备地基装置图详见图1。
在基础构件装置时要包管装置质量，框架装置的手艺标准为lm2公差1mm。
开关装备的装置

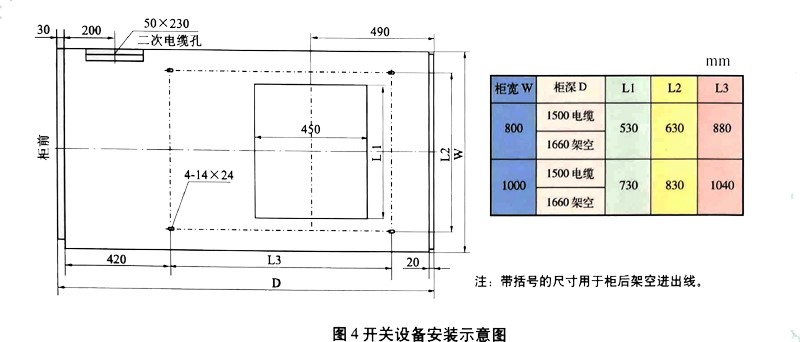

开关装备的装置基础尺寸与装置尺寸详见图1、图4。
柜体单列时，柜前走廊以2.5m为宜。双列安排时，柜间操作走廊以3m为宜。
按工程需要及图纸标明，将开关柜运至它们特定的位置。若是一排较长的开关柜排列(10台以上)，拼柜事情应从中心最先。
开关装备在运输历程中，应使用特定的运输工具如吊车或叉车，严禁使用滚筒、撬棍，且严禁将断路器手车推入柜体一起搬运，断路器手车以及其它手车只有在柜体装置好以后，才华推入响应小室。
松开母线室顶盖螺栓，卸去顶盖。
在母线室前面松开牢靠螺栓，卸下装卸式隔板。
松开断路器手车室下面的可抽出式隔板9的牢靠螺栓，并将水平隔板卸下。松开和移去电缆盖板。
移去开关装备左侧控制小线槽盖板，右前方控制线槽盖板亦同时卸下。卸下吊装板及紧固件。
在此基础上，一个接一个地装置开关柜，开关柜装置不平度不得凌驾2mm。
当开关装备完全拼接好时，可用M12的地脚螺栓将其与基础柜架相连或用电焊与基础柜架焊牢。
母线的装置
开关装备中的母线均接纳矩形母线，且为分段形式。当差别电流时，所选用的母线数目.规格纷歧，因而在装置时必需遵照下列的办法;
用清洁干燥的软布擦拭母线，检查绝缘套管有否划伤，在毗连部位涂上导电膏或中性凡士林。
一个柜接一个柜地装置母线，将主母线和对应的分支小母线接在一起，栓接时应插入合适的垫块，用螺栓拧紧。详细联接形式见图3。
开关装备的接地装置
用预设的毗连板将各柜的接地母线毗连在一起。
在开关柜的内部联接所有需要接地的引线。
将基础柜架与接地排相连。若是柜子排列凌驾10台以上，必需有两个以上的接地排。
将接地开关的接地线与开关柜接田主母线毗连。
开关装备装置后的检查
当开关装备装置就位后，扫除柜内设惫亓灰尘杂物,然后检查所有紧固螺栓有无松动，接线有无脱落。将断路器在柜中推进、抽出，并举行分合闸操作，视察有无异常。将仪表的指针调解到零位，凭证线路图检查二次接线是否准确,对继电器举行调解,检查联锁是否有用。
订货须知
订货时应提供下列资料:

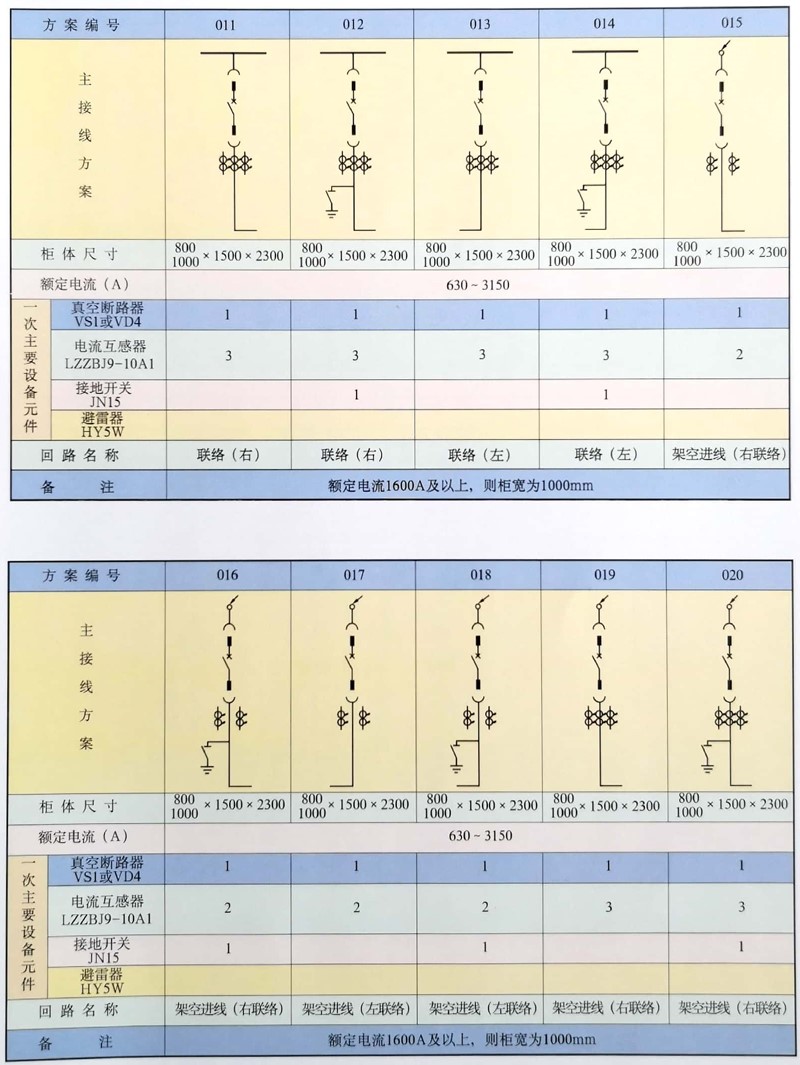

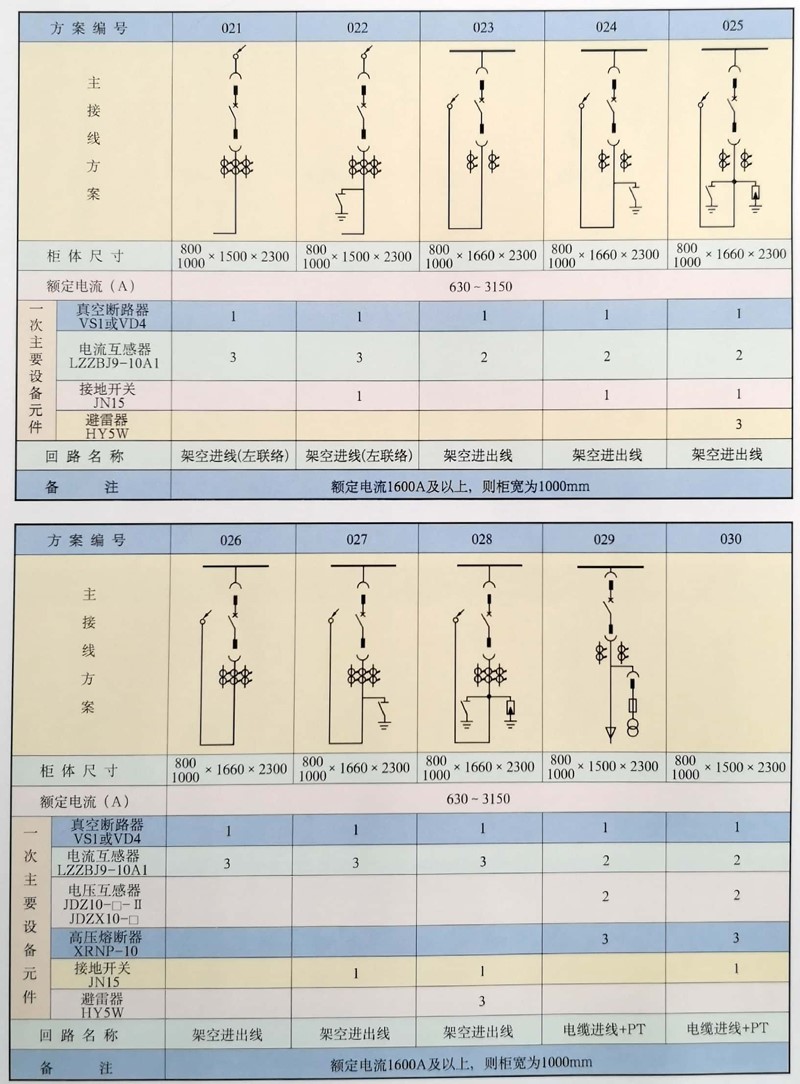

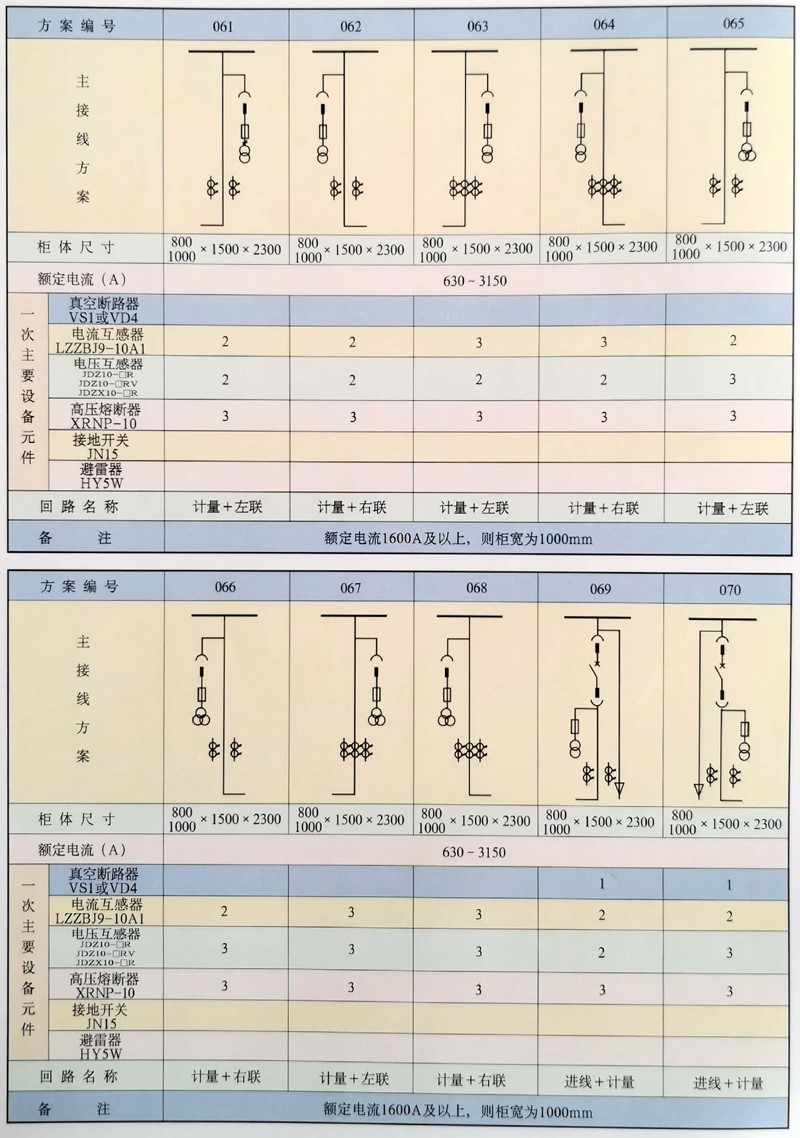

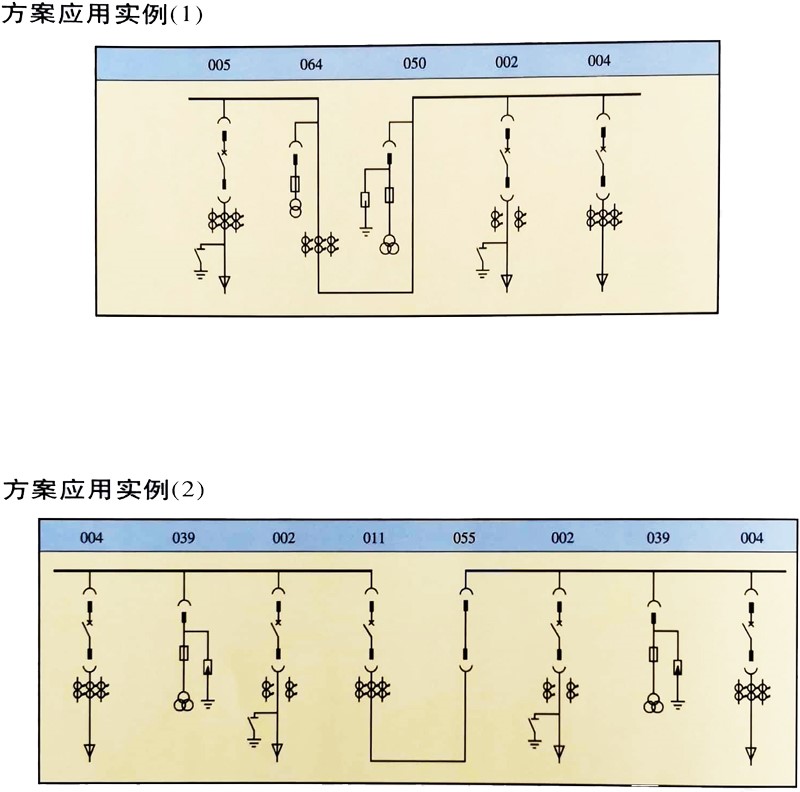

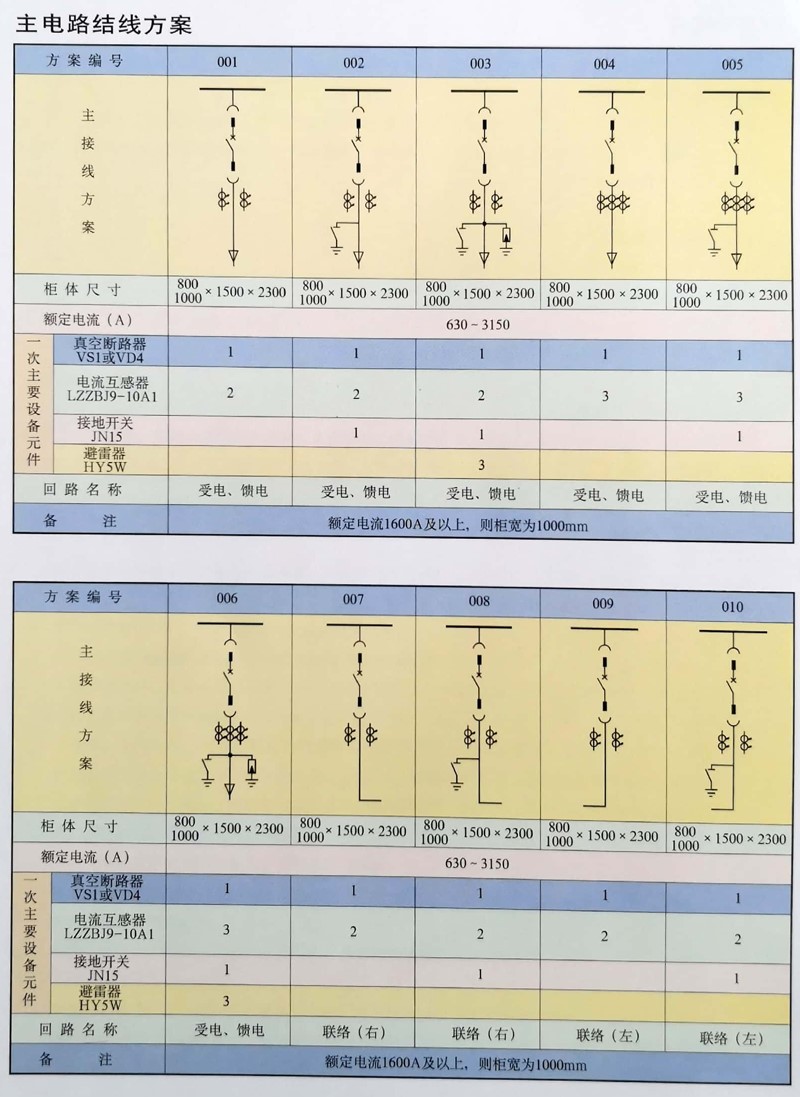

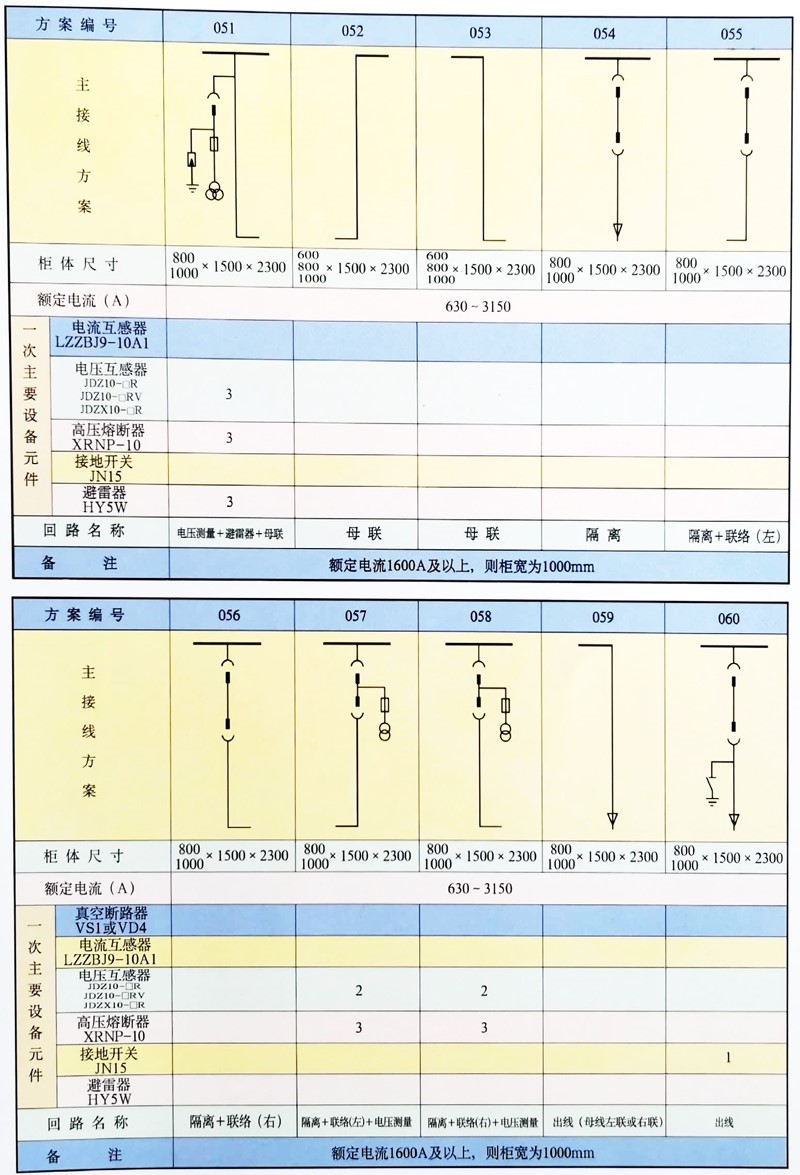

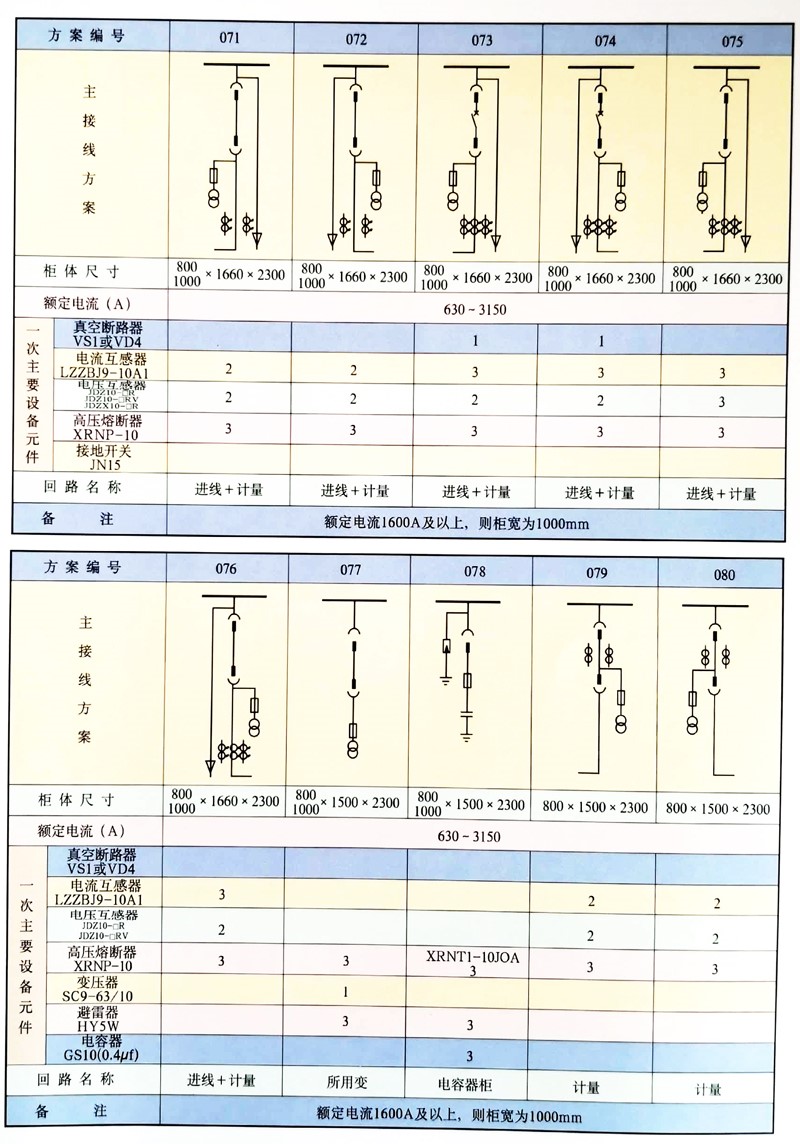

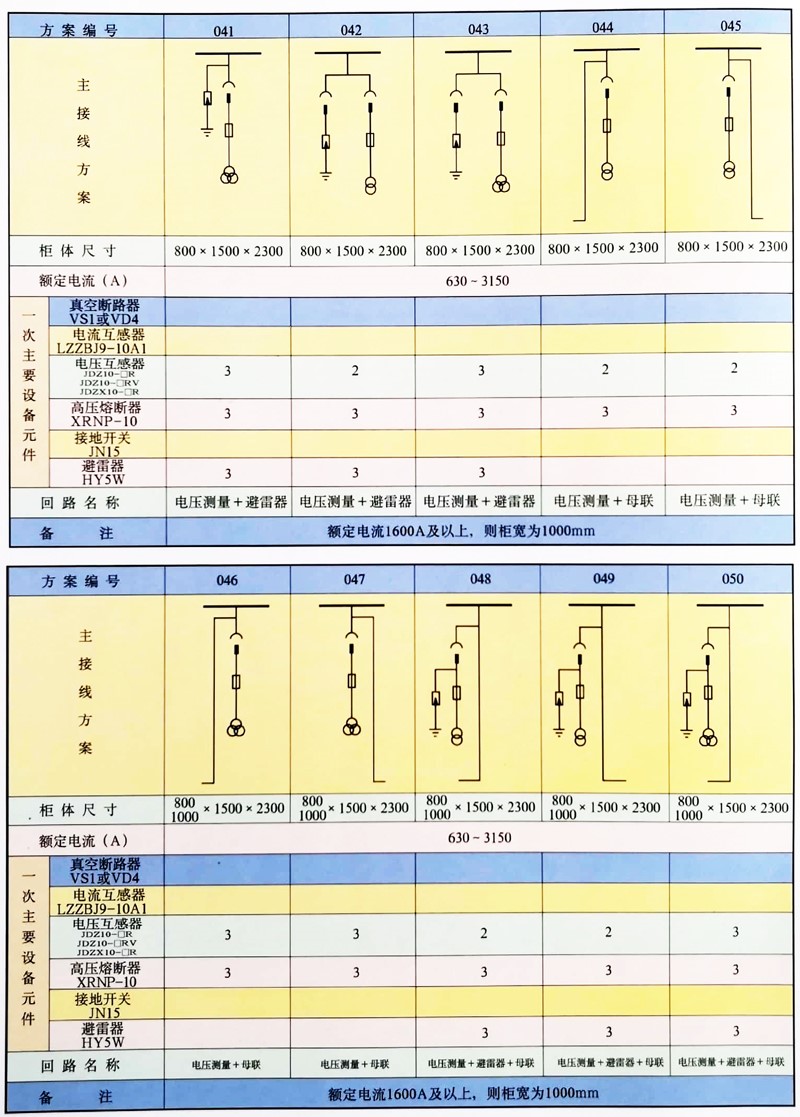

主接线计划编号及单线系统图、排列图及平面安排图;
母线排列方法(品字形排列或纵向平行排列)，若无指准时按制造厂家确定;
二次功效图，端子排列图，若无故子排列图时按制造厂家(�？氐缙径俗优疟嗯�;
开关柜电器元件的型号、规格、数目;
电气装备汇总表;
需要母线桥(两列柜间母线桥和墙柜间母线桥)时需提供跨距和高度尺寸;
开关柜使用在特殊情形条件时应在订货时提出;
需要其它或凌驾所供应附件时，应提出种类的数目。
